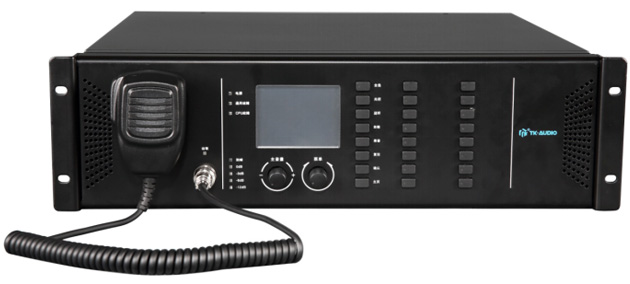

主控制單元是系統的核心管理設備，用于管理系統中所有的設備，監控系統所有設備工作狀態，并執行各種廣播操作。主控制單元集音源存儲、播放、分區控制、監聽、定時、故障診斷等功能于一體，并內置500W數字功率放大器，可連接8個揚聲器回路，既能獨立工作滿足小型廣播應用的需要，也能連接分區擴展器增加分區數量，滿足更大規模應用的需要。

產品特點

· 可管理系統所有設備，實現公共廣播各種功能；

· 具有LCD顯示屏，用于查看系統狀態及進行一些參數設置操作；

· 支持單音頻通道和雙音頻通道模式；

· 可連接8個揚聲器線路，每個線路最大功率可達500W；

· 內置500W數字功率放大器，并且可以連接外置功率放大器；

· 具有靈活的功放備份功能，通過配置，一臺備用功放可以對系統中所有主功放進行備份；

· 內置1GB Flash存儲器和8GB SD卡，用于儲存音頻文件、錄音文件、配置數據、日志文件等；

· 具有2路輔助音頻輸入接口和1路話筒/線路輸入接口；

· 可選配受監控的手持話筒，用于公共廣播；

· 數字音量控制，可靈活設置輸入、輸出音量；

· 具有255種廣播優先級，可根據需要靈活設置；

· 具有監聽功能，可監聽系統兩個音頻通道正在播放的內容；

· 具有臨時錄音功能；

· 具有故障診斷功能，能夠監控CPU故障、功率放大器和網絡(luò )連接等故障；

· 具有10路可監控的干接點輸入和8路干接點輸出接口；

· 支持三線制、四線制音量控制器；

· 可通過干接點或RS-485接口與第三方系統集成；

· 可連接分區擴展器，增加分區數量；

· 可連接遠程呼叫站，對系統進行廣播操作；

· 內置標準配置，安裝后可直接使用，必要時可通過軟件配置系統功能。

參  數	數  值
電源電壓	AC220-240V，50/60Hz
保險	T10AH 250V
電源消耗	<760W
話筒
輸入靈敏度	-59±3dBV
頻率響應	100Hz -14KHz，±3dB
信噪比	>50dB，A計權
輔助音頻輸入
接口數量	2個
輸入信號	1V（0dBV）*
輸入阻抗	10 KΩ
頻率響應	50Hz-18KHz，±3dB
信噪比	>80dB，A計權
話筒/線路輸入
輸入靈敏度	5mV/1V，可設置
輸入阻抗	20 KΩ
頻率響應	50Hz-18KHz，±3dB
信噪比	>80dB，A計權
幻象電源	DC 24V，通過開關設置
音頻輸出
音頻輸出通道	通道1、通道2和錄音
輸出信號	1V（0dBV）*
失真度	<0.1%
內置功率放大器
最大輸出功率	500W *
輸出信號		100V，對應CH1A
頻率響應		50Hz-18KHz，±3dB
失真度		<0.1%
功放控制接口
通道數量		3個（通道1、通道2和備用功放）
輸出信號		2V*
失真度		<0.1%
控制信號		自檢信號、功放故障信號和省電控制信號
揚聲器線路
輸出通道數		8路（具有A和B兩組輸出）
最大輸出負載功率		500W
觸發輸入/輸出
觸發輸入端口		10路通用輸入（可監控）
觸發輸出端口		8路通用輸出（NO、NC和COM）、“故障”輸出、“火警”輸出
輸出端最大工作電壓		AC 250V/DC 30V
輸出端最大工作電流		2.5A
其它指標
直流電源輸出		24V/1A
監聽揚聲器		2W/8Ω
以太網接口		10M/100M
存儲空間		1GB Flash存儲器和8GB SD卡
工作條件
環境濕度		< 95%，無凝結
工作溫度		-10°C~+50°C（14°F至+122°F）
存儲溫度		-40°C~+70°C（-40°F至+158°F）
規格
產品尺寸（寬×高×深）		483.4 mm×132.5 mm ×420 mm
包裝箱尺寸（寬×高×深）		580 mm×279 mm ×552 mm
凈重		11.75 Kg
毛重		14.85 Kg

注：標*的參數誤差范圍小于±5%。
